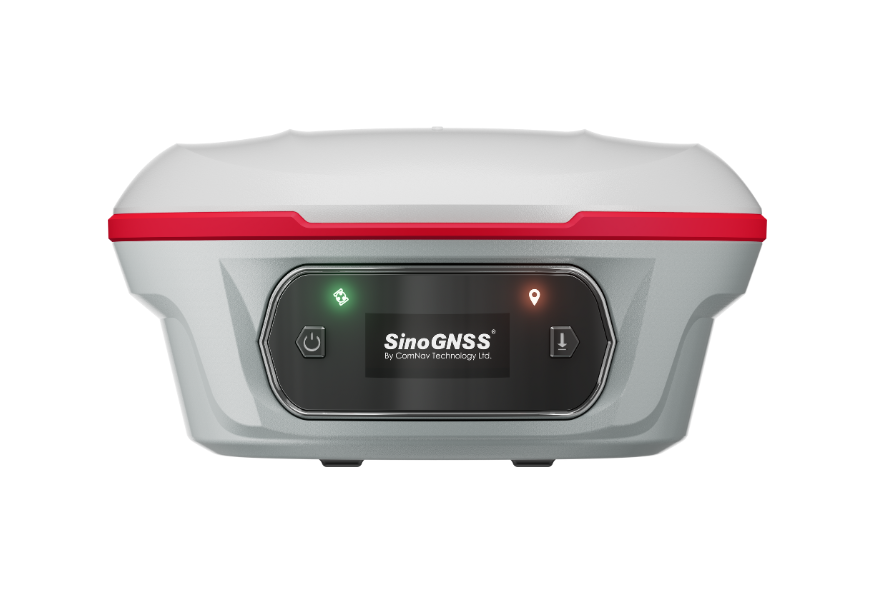

Receptor T30 Laser Plus

Não comprometa a qualidade e a eficiência do seu projeto.

Invista no Receptor T30 Laser Plus e experimente o futuro da precisão agora mesmo.

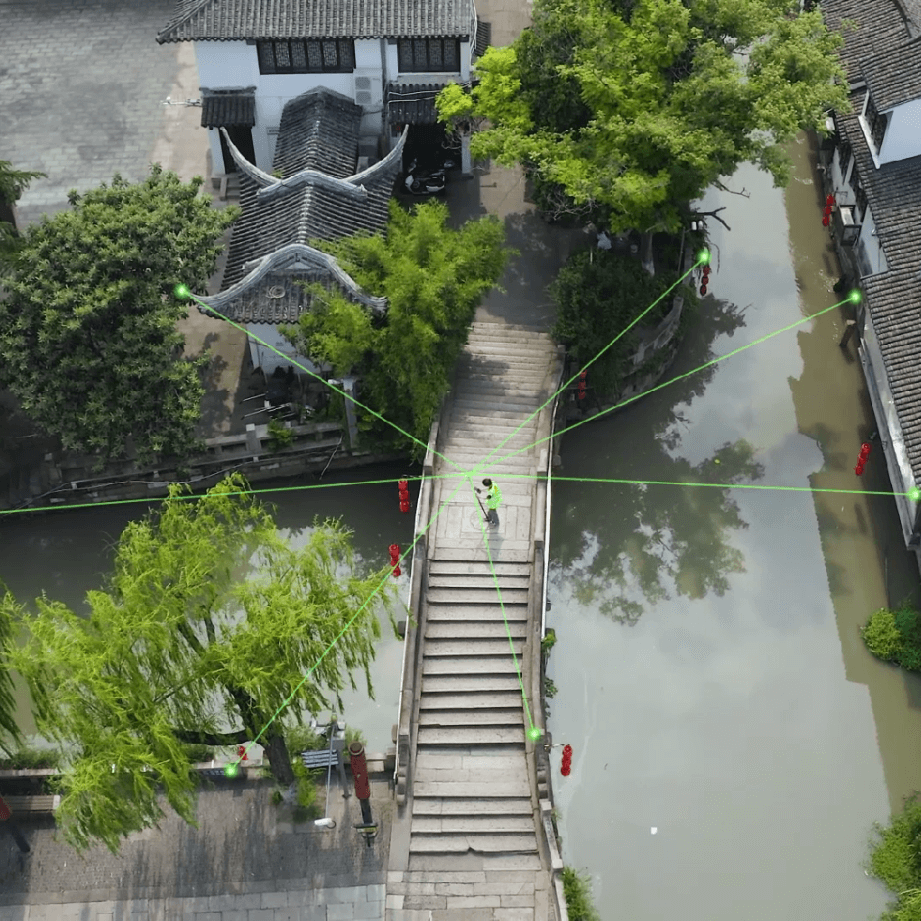

Tecnologia Laser

O laser verde do Jupiter Laser RTK oferece um alcance de 50 metros e visibilidade durante o dia, garantindo medições precisas em áreas desafiadoras, como locais de difícil acesso, com sinal bloqueado ou perigosos além do acesso ao poste de alcance.

Vigilância visual

Com a câmera do Jupiter, os topógrafos obtêm uma visão visual 3D no software Survey Master. Simplesmente seguindo a seta direcional e a distância em tempo real, com o ponto de demarcação marcado diretamente no chão, até mesmo operadores menos experientes podem demarcar pontos de uma só vez, sem mover o mastro para frente e para trás.

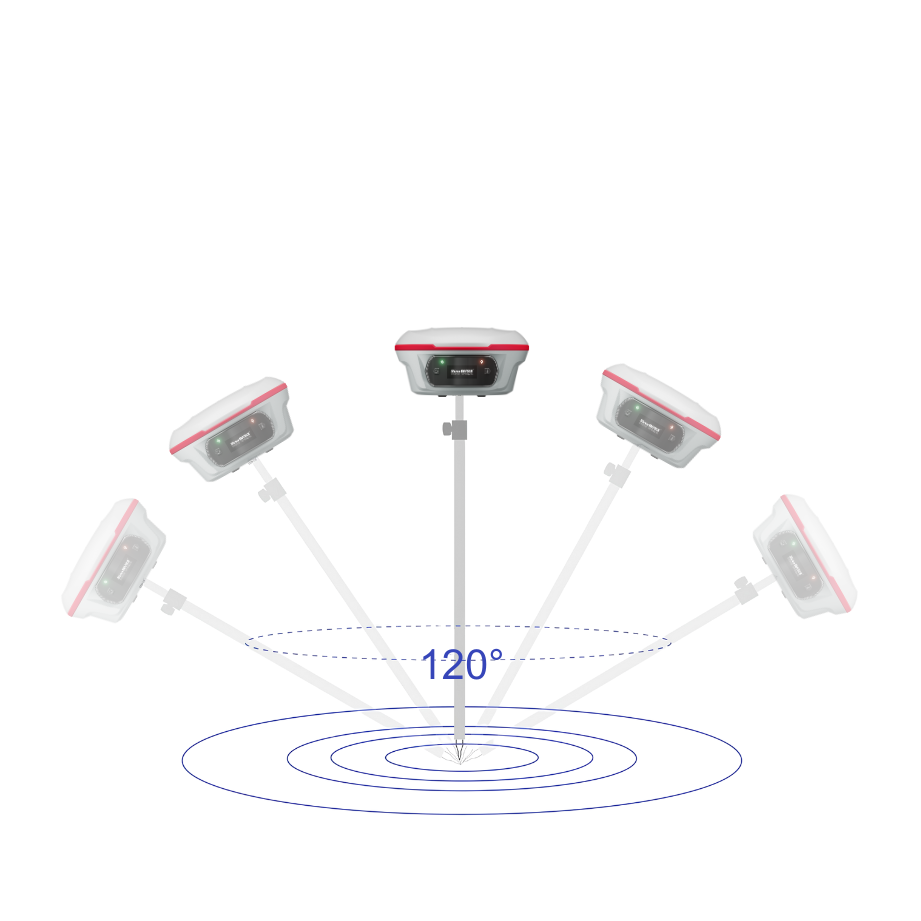

IMU Automática

O Jupiter é equipado com Auto-IMU, eliminando a necessidade de inicialização manual, suportando calibração automática e agilizando as operações em campo. Ele continua suportando compensação de 120° nos modos convencional, laser e visual.

Características do Produto

1- O laser verde preciso e a câmera integrada permitem medições precisas de pontos distantes ou de difícil acesso

2- A tecnologia de câmera dupla melhora a vigilância visual com orientação 3D em tempo real para operações eficientes

3- O super datalink suporta vários protocolos e atinge um alcance de 15 km com SNlonglink em condições ideais

4- Suporta rastreamento de 1668 canais para todas as constelações existentes e em execução

5- O Auto-IMU permite compensação de inclinação de 120° nos modos convencional, laser e visual sem inicialização manual

6- Uma tela colorida OLED mostra o status do satélite, energia e muito mais para fácil monitoramento de campo

Especificações do Produto

Canal

1668

Reaquisição de sinal

≤1s

Partida a frio

<30s

Início quente

<10s

Tempo de inicialização do RTK

<5s (Linha de base≤10km)

Confiabilidade de inicialização

>99.9%

Taxa de atualização de dados

1Hz, 2Hz, 5Hz, 10Hz, 20Hz

Estático e Estático Rápido

Horizontal 2.5 mm + 0.5 ppm RMS, Vertical 5 mm + 0.5 ppm RMS

Observações Longas Estáticas

Horizontal 3.0 mm + 0.1 ppm RMS, Vertical 3.5 mm + 0.4 ppm RMS

RTK de linha de base única

Horizontal 8 mm + 1 ppm, Vertical 15 mm + 1 ppm RMS

DGPS

< 0.4 m RMS

SBAS

Horizontal 0.5 m RMS, Vertical 0.8 m RMS

Autônomo

1,5 m 3D RMS

Medição de inclinação a laser

≤3,5 cm (alcance de 5 m, inclinação ≤60° no modo laser)

Material da caixa

Liga de alumínio e magnésio

Dimensão

Ø 13,35 cm x 6,6 cm

Peso

810g, com bateria interna

Mostrar

Tela colorida OLED de 1.1 polegadas

Temperatura de trabalho

-40 °C~+65°C (72°F a 117°F)

Temperatura de armazenamento

-40 °C~+85°C (72°F a 153°F)

Umidade

100% sem condensação

À prova de água e poeira

IP68

Choque

Sobrevive a uma queda de 2 m no concreto

Vibração

Procedimento do método MIL-STD-810G 514.6

Tensão

7,2 V

Capacidade da bateria de íons de lítio

5000mAh

Consumo de energia

1,8 W

Tempo de trabalho

16h

Interface

Tipo C

Memória

4GB

1 porta serial

Taxas de transmissão de até 921.600 bps

Ligação de dados

- Tx/Rx com faixa de frequência completa de 410~470 MHz- Potência de transmissão: 0.5 W, 1 W, 2 W ajustável- Alcance: 3-15 km

WI-FI

802.11 a/b/g/n, 5 GHz

Taxas de saída de dados de posição

1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz

LEDs

2 (Indicando dados de rastreamento de satélites e correções RTK)

Bluetooth

Protocolo V 4.0, compatível com sistemas operacionais Windows e Android

Auto-IMU integrado para levantamento de inclinação

inclinação de até 120° com precisão de 2,5 cm

Dados de correção E/S

RTCM2.X, 3.X, CMR(somente GPS), CMR+(somente GPS)

Saída de dados de posição

ASCII: NMEA-0183 GSV, RMC, HDT, GGA, GSA, ZDA, VTG, GST; PTNL, AVR; PTNL, GGK - Atualização do ComNav Binary para 20 Hz

Faixa

50m

Segurança do Laser

Classe 3R

Precisão (temperatura ambiente)

(3-5)mm + 1 ppm

Medição de frequência

Valor Clássico: 3Hz Valor Máximo: 5Hz

Potência de injeção a laser

0,9 mW ~ 1,5 mW

Temperatura de trabalho

-20°C~+50°C

Temperatura de armazenamento

-30°C~+60°C
