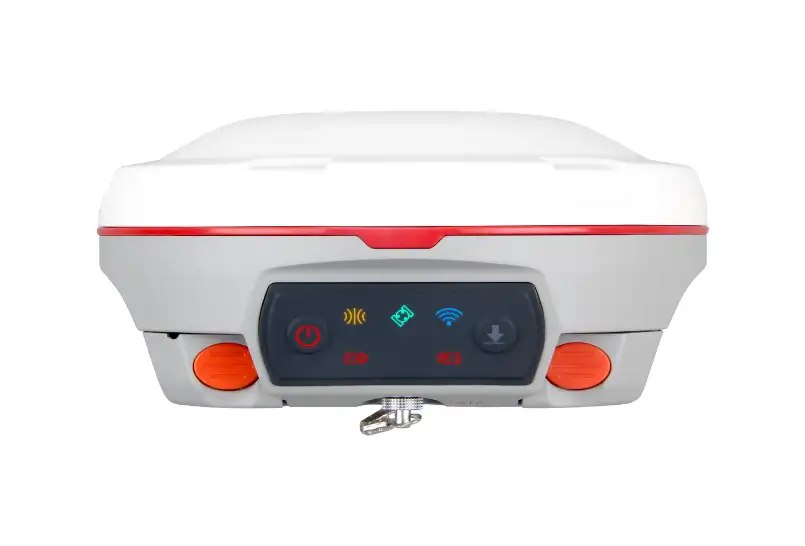

Receptor GNSS IMU T30

Não comprometa a qualidade e a eficiência do seu projeto.

Invista no Receptor GNSS IMU T30 e experimente o futuro da precisão agora mesmo.

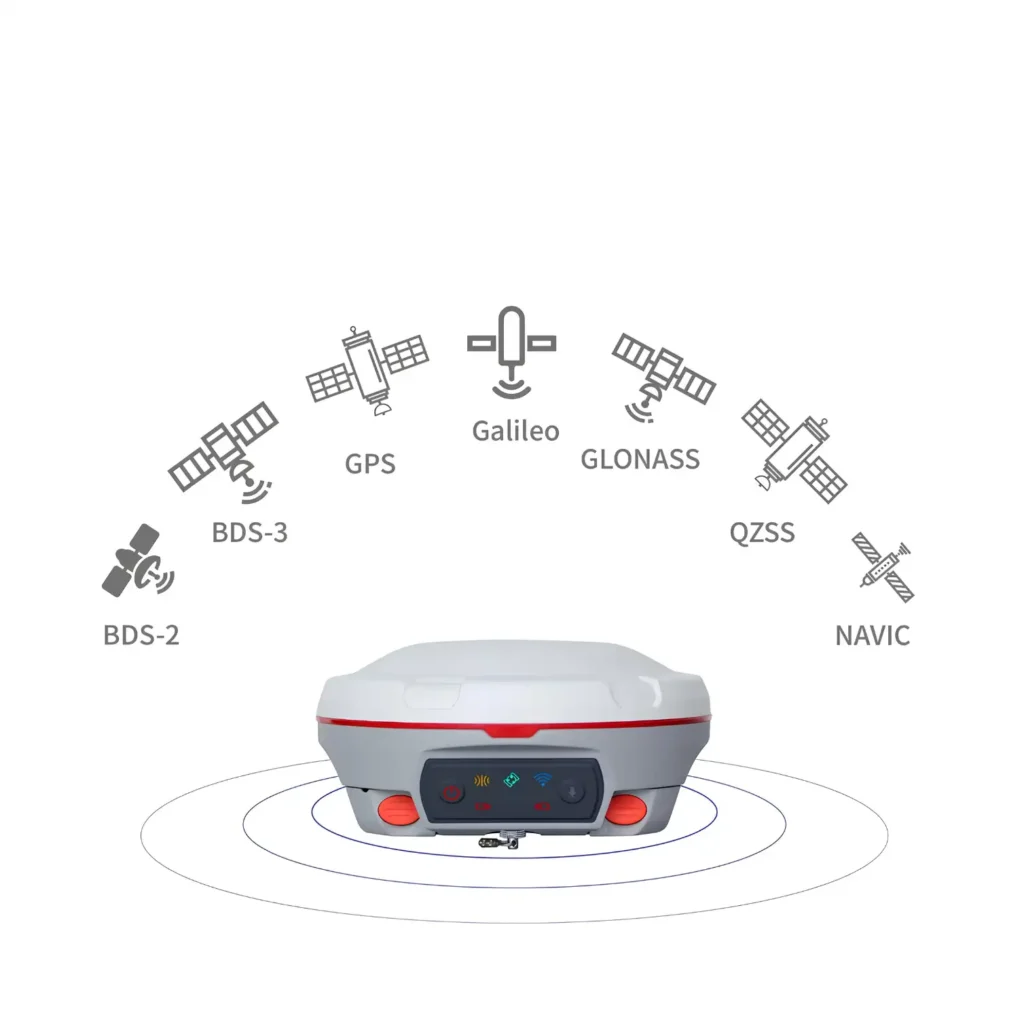

Rastreando várias constelações

O receptor IMU T30 varre 1198 canais para todos os sinais de satélite atuais e futuros, incluindo GPS, GLONASS, Beidou, Global Beidou, Galileo, SBAS e Banda L.

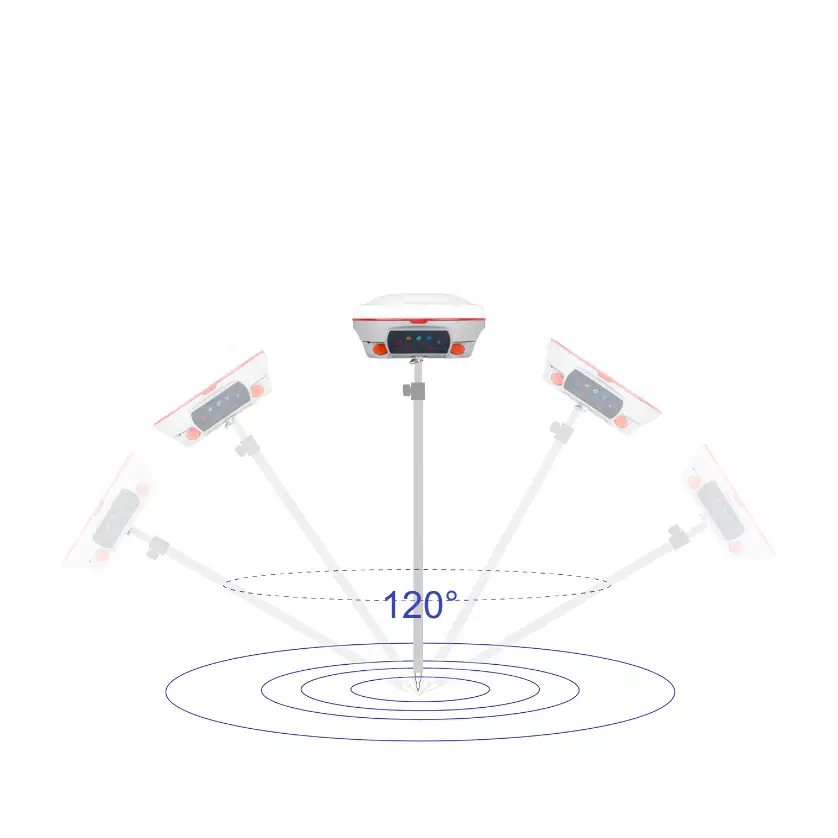

IMU

Com a IMU integrada e sem necessidade de calibração, o receptor T30 IMU suporta levantamentos com inclinação de até 120° e precisão de 2,5 cm, proporcionando um trabalho de levantamento mais conveniente e confiável.

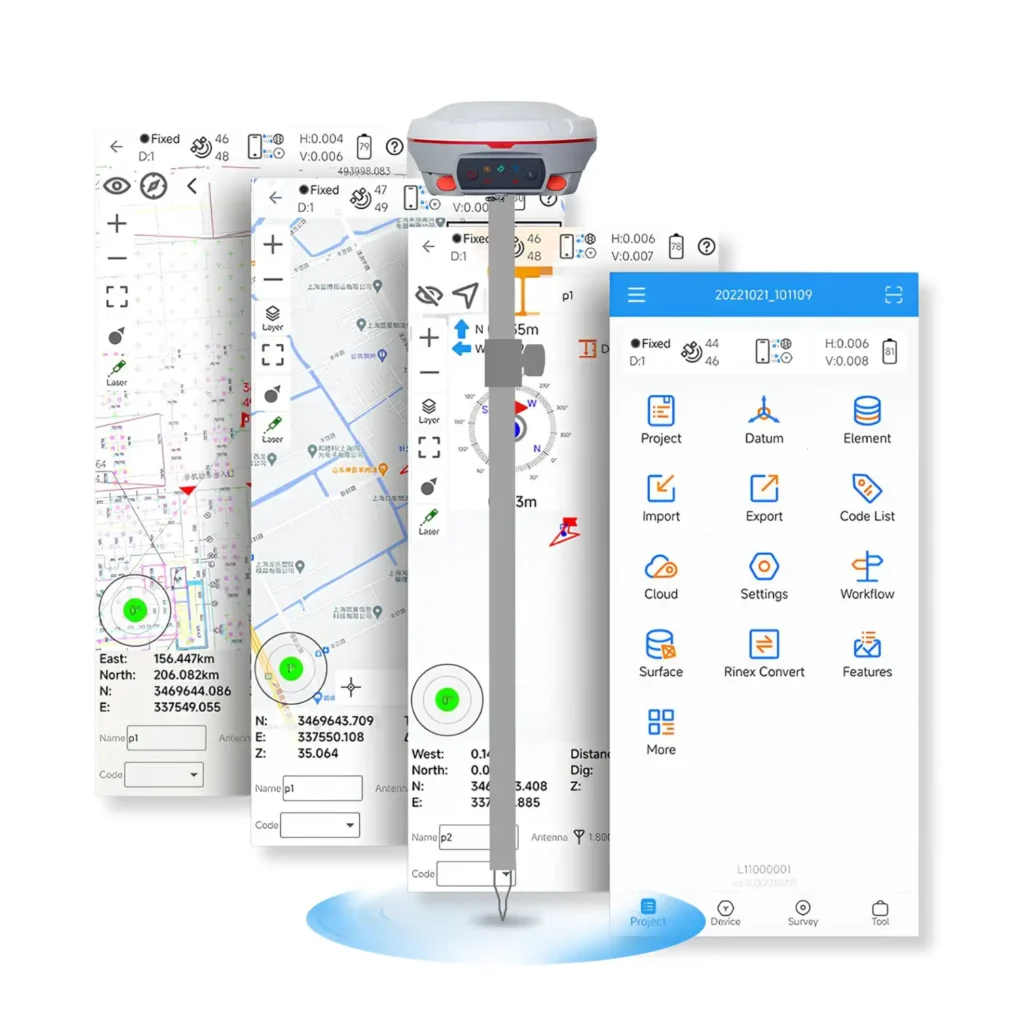

Fluxo de trabalho intuitivo

O receptor IMU T30 oferece um fluxo de trabalho intuitivo e fácil por meio do recurso Survey Master Wizard, melhorando a eficiência para iniciantes e agrimensores profissionais.

Características do Produto

01. GPS L1/L2/L5, BeiDou B1/B2/B3, GLONASS L1/L2, Galileo E1/E5a/E5b/AltBOC, SBAS, QZSS, IRNSS

02. Sinal Global BeiDou B1C, B2a

03. Módulo WI-FI/UHF/4G

04. IMU integrado suporta compensação de inclinação de até 60°

05. Duas baterias hot swap de 3400 mAh

06 .Baixo consumo de energia

07. Suporte PPP e Banda L

08. Fluxo de trabalho fácil

Especificações do Produto

Canais

1198

Rastreamento de satélites

GPS: L1 C/A, L2C, L2P, L5
-Beidou: B1, B2, B3
- Sinal Global BeiDou: B1C, B2a
- GLONASS: L1 C/A, L1P, L2 C/A, L2P
- Galileu: E1, E5a, E5b, E6, AltBOC
- QZSS, IRNSS
- Banda L
- SBAS: WAAS, EGNOS, MSAS, GAGAN

Reaquisição de sinal

<1,5 segundos

Arranque a frio

<50 segundos

Início quente

<30 segundos

Início quente

<15 segundos

Tempo de inicialização do RTK

<10s

Confiabilidade de inicialização

>99,9%

Estático e estático rápido

Horizontal 2,5 mm + 0,5 ppm RMS Vertical 5 mm + 0,5 ppm RMS

Cinemática em tempo real

Horizontal 8 mm + 1 ppm RMS Vertical 15 mm + 1 ppm RMS

Observação estática prolongada

3 mm + 0,1 ppm Horizontal 3,5 mm + 0,4 ppm Vertical

DGPS

＜0,4 m RMS

SBAS

1 m RMS 3D

Autônomo

1,5 m 3D RMS

PPP

10cm horizontal e 20cm vertical

Tamanho (Largura × Altura)

Φ15,5 cm x 7,3 cm

Peso

1,2 kg com duas baterias

Temperatura de trabalho

-40 °C a + 65 °C (-40 °F a 149 °F)

Temperatura de armazenamento

-40 °C a + 85 °C (-40 °F a 185 °F)

Umidade

100% sem condensação

À prova d'água e poeira

IP67, protegido contra imersão temporária até uma profundidade de 1 m

Choque

Sobrevive a uma queda de 2 m no concreto

Tensão de entrada

7-28 VCC

Consumo de energia 1,92 pol.

1,92 pol.

Capacidade da bateria de íons de lítio

2 × 3400 mAh, até 16 horas normalmente

Memória

8 GB

Porta serial (conector Lemo de 7 pinos)

1 Taxas de transmissão de até 921.600 bps

Modem UHF

Tx/Rx com faixa de frequência completa de 410-470 MHz - Potência de transmissão: ajustável de 0,5-2 W - Alcance: 1-5 km

Modem 4G

LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 - LTE-TDD: B38/B39/B40/B41 - WCDMA: B1/B2/B4/B5/B6/B8/B19 - GSM: B2/B3/B5/B8

Taxas de saída de dados de posição

1Hz, 2Hz, 5Hz, 10Hz, 20Hz

LEDs (indicando energia, rastreamento de satélite, status GPRS e dados diferenciais)

Bluetooth

Protocolo V 4.0, compatível com os sistemas operacionais Windows e Android

IMU integrado

suporta compensação de inclinação de até 120°

Correção de entrada/saída de dados

Formatos RTCM SC104 versão 2.x, 3.x, CMR (somente GPS), CMR+ (somente GPS)

Saída de dados de posição

- ASCII: NMEA-0183 GSV, RMC, HDT, VHD, GGA, GSA, ZDA, VTG, GST; PTNL, PJK; PTNL, AVR; PTNL, GGK - Atualização binária ComNav a 20 Hz
