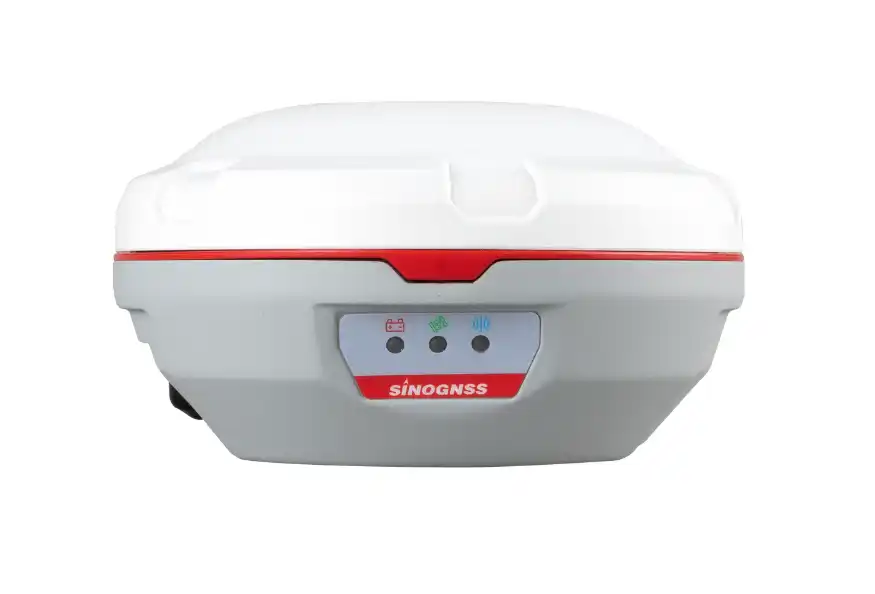

Receptor Antena inteligente da série A100

Com recursos de controle completos, controle de interface flexível, velocidade de 20 Hz e função de filtro DP, o A100 é um sistema de controle de veículo capaz e eficiente. Com um corpo único de 750 mm do tamanho da palma da mão, a série A100 possui recursos de instalação que a tornam ideal para aplicações agrícolas precisas, controle de máquinas, UGV, transporte inteligente, segmentação de longo alcance e aplicações industriais. Com requisitos diferentes, o A100 Pro e o A100 Lite são ideais para uso elétrico

Não comprometa a qualidade e a eficiência do seu projeto.

Invista no Receptor Antena inteligente da série A100 e experimente o futuro da precisão agora mesmo.

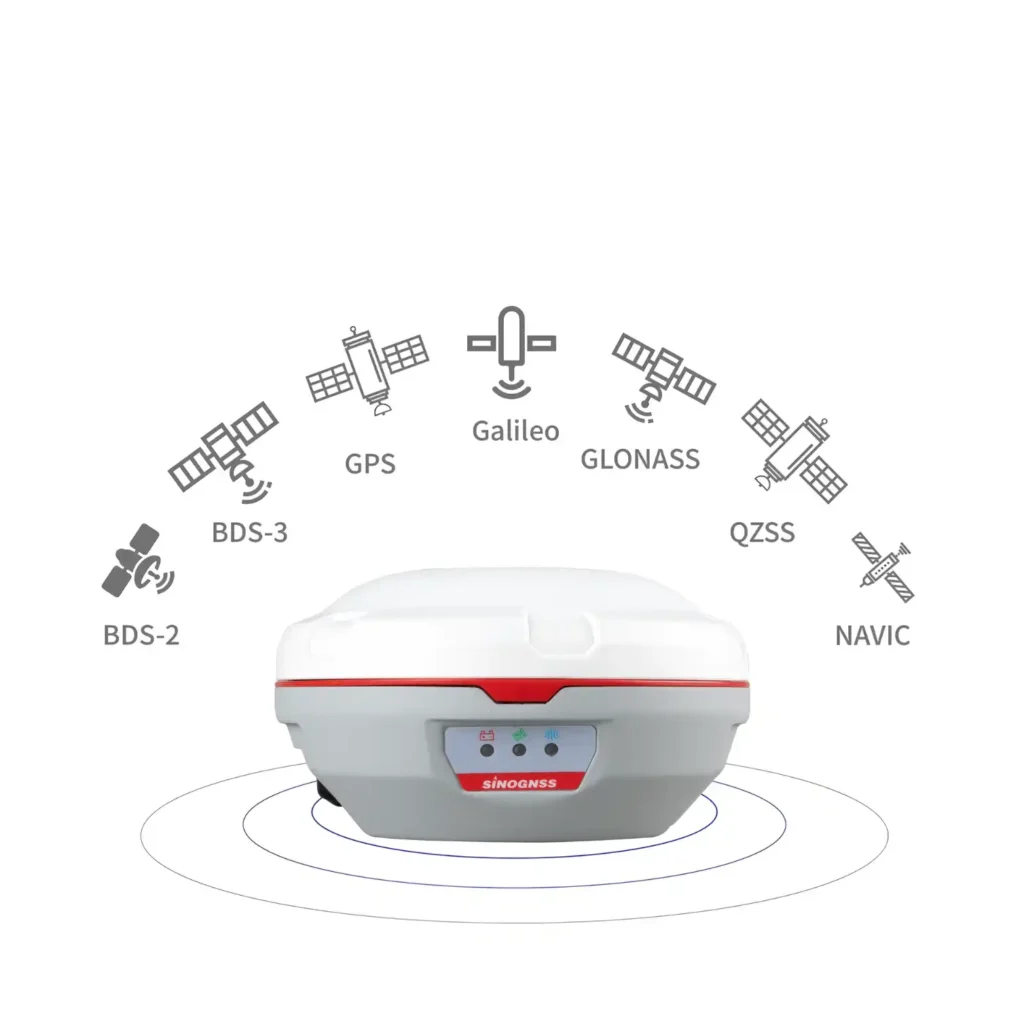

Completação constitutiva e multifrequência

O A100 é um receptor de sinal GNSS completo e multifrequencial, com 965 canais para o controle de todas as funções e planos de sinal, incluindo GPS, BDS, GLONASS, Galileo, QZSS e IRNSS

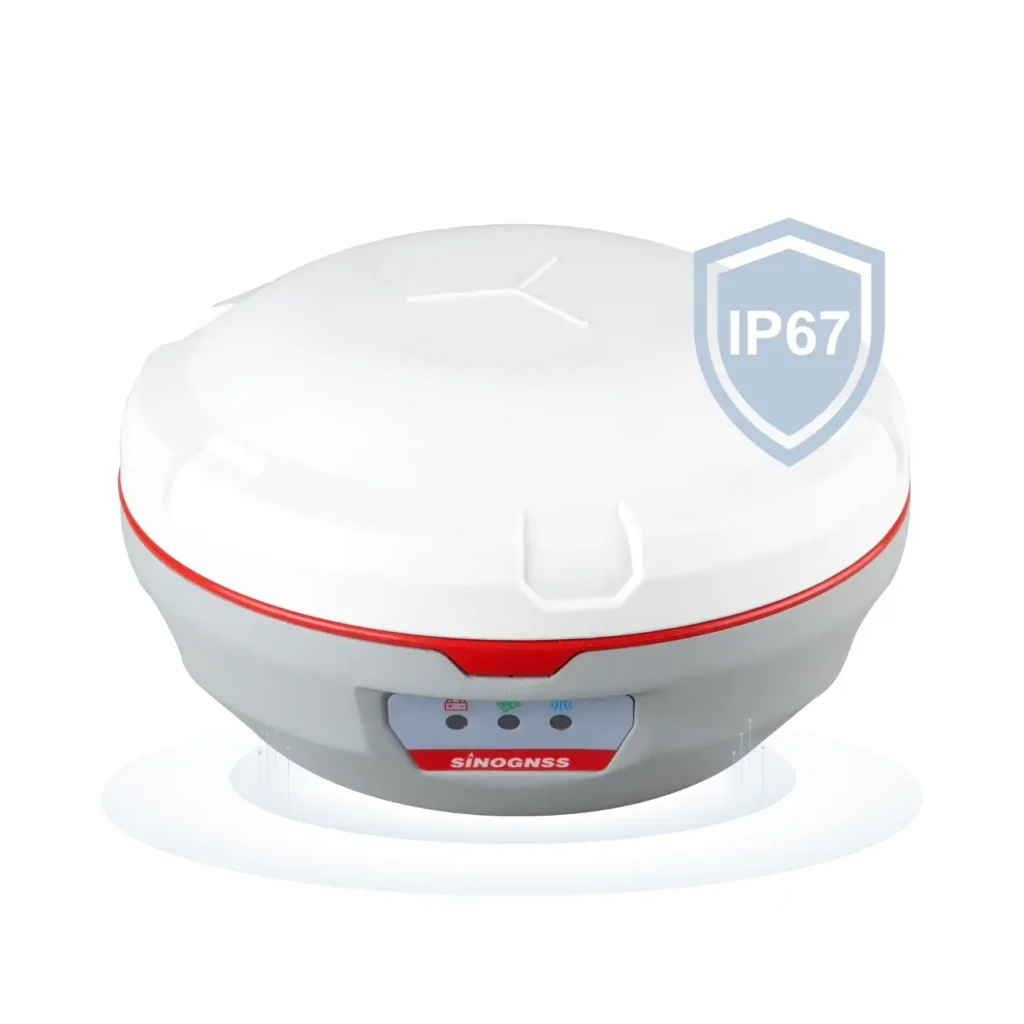

Certificado IP67

A classificação IP67 tem uma alta classificação de proteção e uma proteção muito forte contra corrosão que o A100 pode suportar temperaturas de -40 ° C a + 70 ° C, e o A100 é tolerante a temperaturas extremas

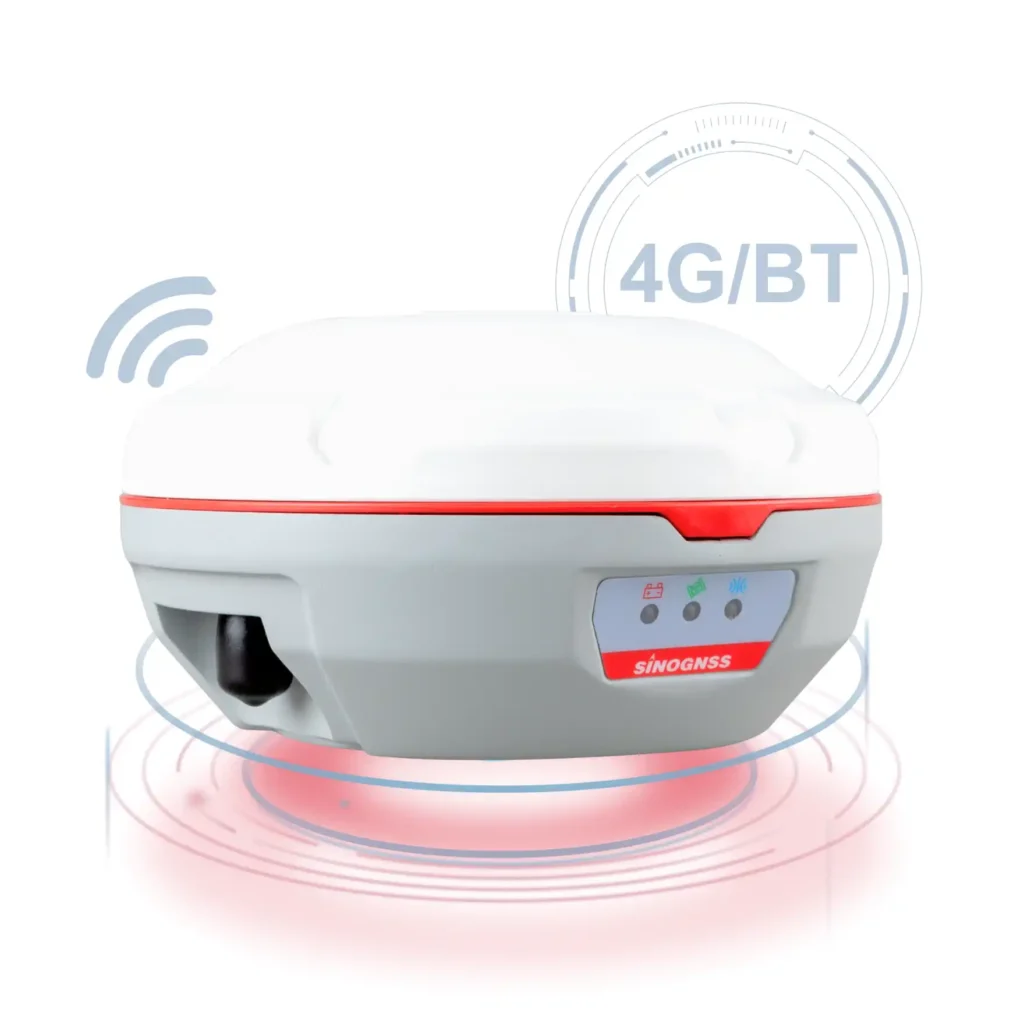

Comunicação 4G/BT

Utilização de Bluetooth e 4G para conexão automática, permite também configuração e transferência de dados do receptor A100

Características do Produto

1- Sequência de construção completa e multifrequência

2- Tecnologia Avanzada QUANTUMTM

3- A fonte de sinal RTD/RTK tem um sinal de 20 Hz

4- Interfax flexível para equipamentos externos

5- Função do filtro DP

6- Suporte para 4G/Bluetooth

Especificações do Produto

Canais

965

Ponta do receptor

Antena GNSS inteligente

Sequência de satélites

GPS: L1C/A, L1C, L2P, L2C, L5 BDS: B1I, B2I, B3I, B1C, B2a, B2b GLONASS: G1, G2, G3 Galileo: E1, E5a, E5b, E6c, E5 AltBOC QZSS: L1C/A, L2C, L5, L1C Navic: L5

Veja a situação atual

10 Hz padrão, 20 Hz opcional

Precauções para sincronização (1 PPS)

20 ns

Início no inverno

＜20 s (Agregando modo de aquisição de potência)

Início no calendário

＜10 s típico

Linha base Simples RTK

Horizontal 8mm+1ppm Vertical 15mm+1ppm

DGPS

＜0,4 m RMS

SBAS

Horizontal 0,5 m RMS Vertical 0,8 m RMS

Autônomo

1,5 m 3D RMS

Precisão da velocidade

≤ 0,02 m/s (PDOP ≤4)

Amarre a compra

< 1s (típico)

Sensibilidade de captura de sinal

-138dBm

Dimensões

132 x 132 x 72 (mm)

Peso

750g

Temperatura de operação

-40°C a +70°C (-40°F a +158°F)

Temperatura de armazenamento

-40°C a +85°C (-40°F a +185°F)

Humedade

95% de condensação de pecado

Proteção

IP67

Entre no

9-36 VCC

Consumo de energia

2,6 W máx.

Consuma a informação

≤1 A máx.

Proteção contra polarização

Áreas de alimentação/morte

Alemão 14 pinos (3x RS-232 full-duplex, 1x CAN, 1x pps, 1x Evento, 1x Salida Vcc)

Indicações da loja (LED)

Alimentação, SAT, ENLACE

Velocidade da música

4800 - 115200

Bluetooth

Bluetooth 4.0 (Classe 2)

Português: FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 TDD: B38/B39/B40/B41 WCDMA: B1/B2/B4/B5/B6/B8/B19 - 850/900/1800/1900 MHz

Informações de contato

Entrada/Saída: RTCM2.X, RTCM3.X, RMC, RMC+

Venda de documentos de possibilidade

- ASCII: NMEA-0183 GSV, RMC, HDT, VHD, GGA, GSA, ZDA, VTG, GST; PTNL, PJK; PTNL, AVR; PTNL, GGK - Interface de comunicação ComNav a 20 Hz

Universidade Médica Intercial (IMU)

Giroscópio 3 ejes, 200 Hz MAX@115200bps
Acelerômetro 3 ejes, 200 Hz MAX@115200bps
