Alterações aparentemente pequenas em uma fábrica podem produzir interferências relevantes. Um novo transportador pode conflitar com uma viga, uma tubulação pode atravessar uma rota de manutenção e uma base construída alguns centímetros fora da posição pode impedir a montagem de uma máquina.
Esses problemas costumam surgir quando projetos antigos não representam mais a instalação existente. Reformas sucessivas, mudanças no processo produtivo, ampliações e substituições de equipamentos fazem com que plantas em CAD deixem de corresponder à realidade física do empreendimento.
O levantamento topográfico industrial reduz essa diferença entre projeto e execução. Ele registra posições, cotas, dimensões, estruturas, interferências e referências espaciais necessárias para planejar intervenções com menor risco de retrabalho.
Neste artigo, você entenderá onde esse levantamento é aplicado, como o serviço funciona dentro de ambientes produtivos, quais controles técnicos precisam ser adotados e o que avaliar antes de iniciar a coleta.
O que é levantamento topográfico industrial?
O levantamento topográfico industrial é o processo de medir e representar geometricamente fábricas, galpões, plantas produtivas e suas instalações. O trabalho pode registrar pisos, estruturas, bases, equipamentos, tubulações, corredores, fachadas, áreas externas e diferenças de nível.
Os dados são utilizados em projetos de ampliação, montagem, manutenção, atualização cadastral, análise de interferências e documentação do que foi efetivamente construído.
Diferentemente de um levantamento executado em terreno aberto, a operação industrial precisa lidar com obstáculos, estruturas metálicas, circulação de pessoas, máquinas em funcionamento e restrições de acesso.
O resultado depende tanto do instrumento empregado quanto do planejamento da coleta, do sistema de referência, da integração entre métodos e da validação dos dados. Por isso, a seleção dos equipamentos topográficos adequados para cada aplicação deve considerar o produto técnico esperado, a tolerância e as condições reais do ambiente.
Para que serve a topografia em ambientes industriais?
A função do levantamento industrial não se limita à criação de uma planta baixa. Ele fornece uma base geométrica para decisões de engenharia, manutenção, produção e gestão patrimonial.

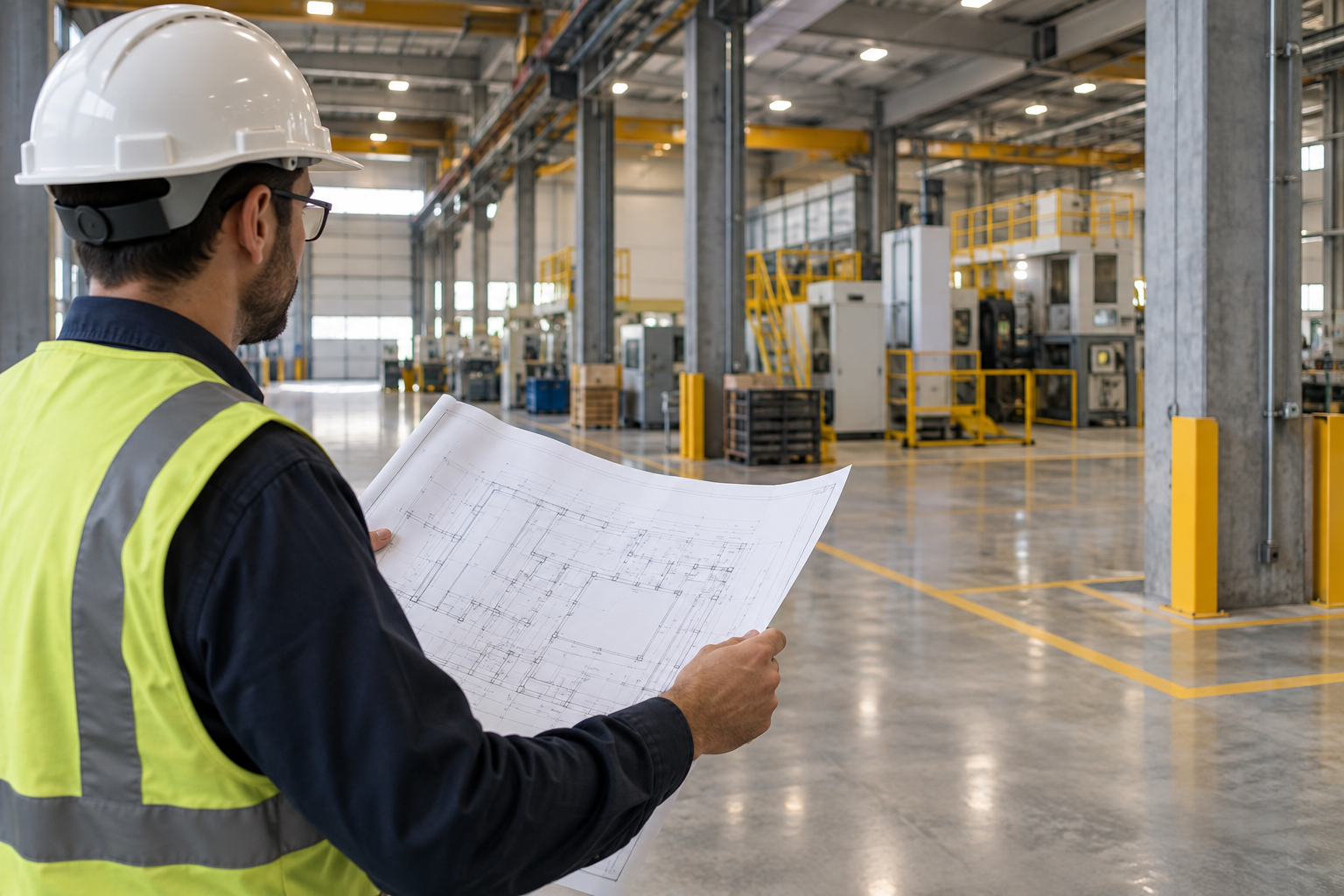

Atualização de plantas desatualizadas
Muitas instalações possuem desenhos elaborados na fase de implantação, mas passaram por reformas que não foram incorporadas ao arquivo original.
O levantamento permite conferir:
- Dimensões reais dos ambientes;
- Posição de paredes, pilares e estruturas;
- Cotas de piso e plataformas;
- Localização de máquinas e linhas produtivas;
- Traçado aparente de tubulações;
- Alterações realizadas durante a operação;
- Áreas ocupadas e espaços disponíveis.
A partir desses dados, a equipe pode atualizar arquivos CAD, modelos digitais e registros patrimoniais.
Planejamento de ampliações
Antes de ampliar um galpão ou instalar uma nova linha, é necessário conhecer a geometria da área existente.
O cadastro pode revelar restrições que não aparecem em plantas antigas, como:
- Desníveis de piso;
- Vigas em altura incompatível;
- Pilares fora da posição indicada;
- Redes instaladas posteriormente;
- Equipamentos avançando sobre corredores;
- Diferenças entre a estrutura projetada e a construída.
Essas informações ajudam a ajustar o projeto antes da fabricação, da compra ou da mobilização da equipe de montagem.
Instalação e substituição de equipamentos
Máquinas industriais exigem bases, alinhamentos, folgas e acessos compatíveis com suas especificações.
O levantamento pode apoiar a definição de:
- Posição dos pontos de apoio;
- Eixos de montagem;
- Cotas das bases;
- Distâncias de segurança;
- Áreas de manutenção;
- Interfaces com transportadores e tubulações;
- Rotas para movimentação do equipamento.
Essa conferência reduz o risco de descobrir incompatibilidades quando a máquina já está na fábrica.
Documentação as built
O as built representa aquilo que foi efetivamente construído, e não apenas o que constava no projeto.
Em uma planta industrial, essa documentação pode incluir a posição real de estruturas, bases, passarelas, equipamentos, redes aparentes e áreas técnicas. O registro é útil para manutenção, reformas, auditorias internas, planejamento de paradas e futuros projetos.
Controle de deformações e movimentações
Algumas aplicações exigem acompanhamento periódico de estruturas, bases ou elementos sujeitos a recalques, deslocamentos ou deformações.
Nesse caso, o levantamento deve partir de referências estáveis e repetir os mesmos pontos em campanhas diferentes. A comparação só é válida quando o método, a identificação dos alvos e as condições de medição permanecem controlados.

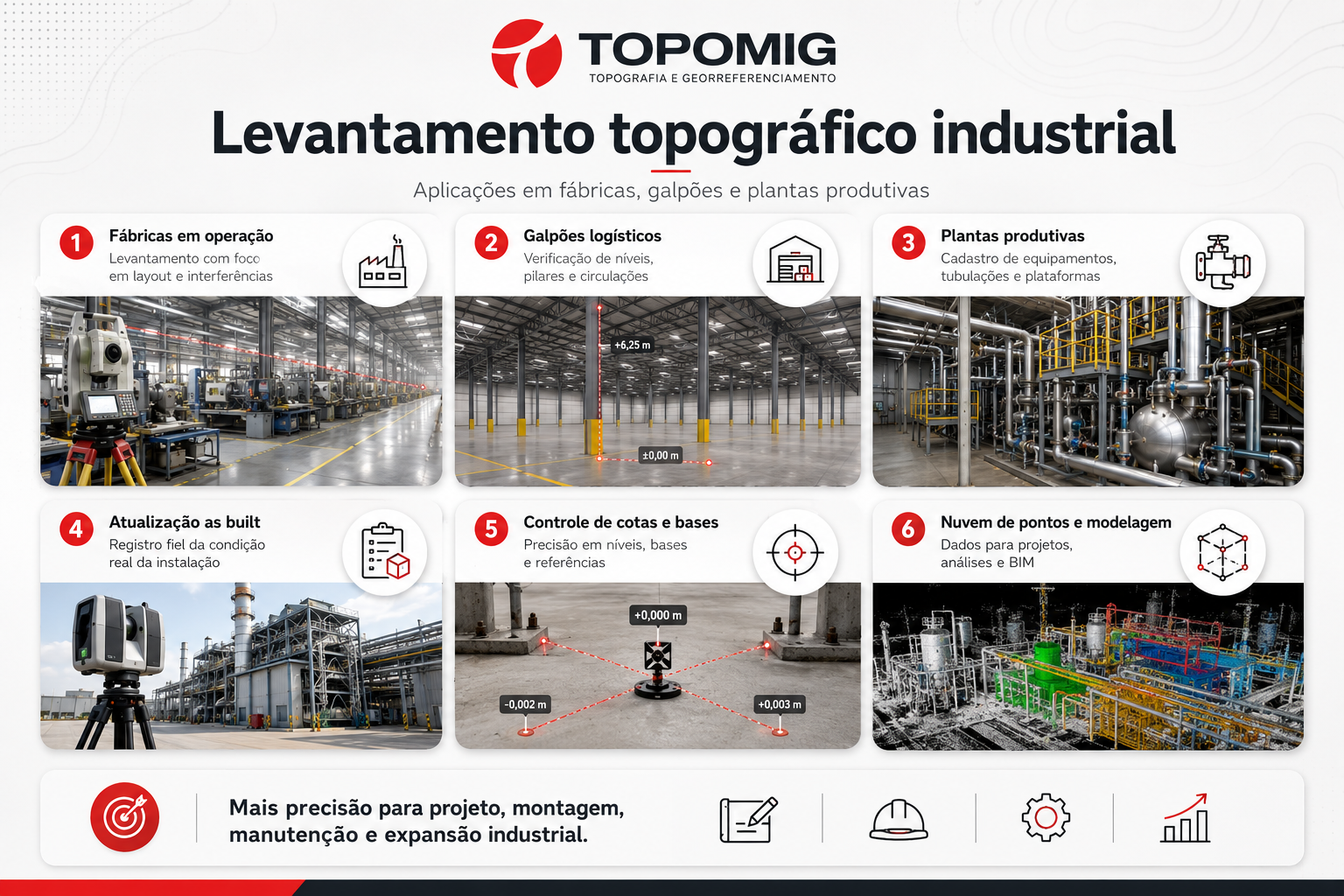

Onde o levantamento topográfico industrial é aplicado?
A necessidade varia conforme o tipo de instalação e a decisão que será tomada com os dados.
Fábricas em operação
Em fábricas ativas, o serviço pode apoiar mudanças de layout, instalação de máquinas, expansão de linhas e atualização de rotas técnicas.
O desafio é coletar os dados sem interferir na produção e sem expor a equipe a riscos desnecessários.
Galpões logísticos
Nos galpões, o levantamento pode registrar níveis de piso, pilares, docas, estruturas de cobertura, áreas de armazenagem e corredores de circulação.
Esses dados auxiliam projetos de porta-paletes, mezaninos, sistemas de movimentação e alterações nas áreas de carga e descarga.
Plantas de processo
Instalações com tubulações, vasos, plataformas e equipamentos conectados exigem maior densidade de informação.

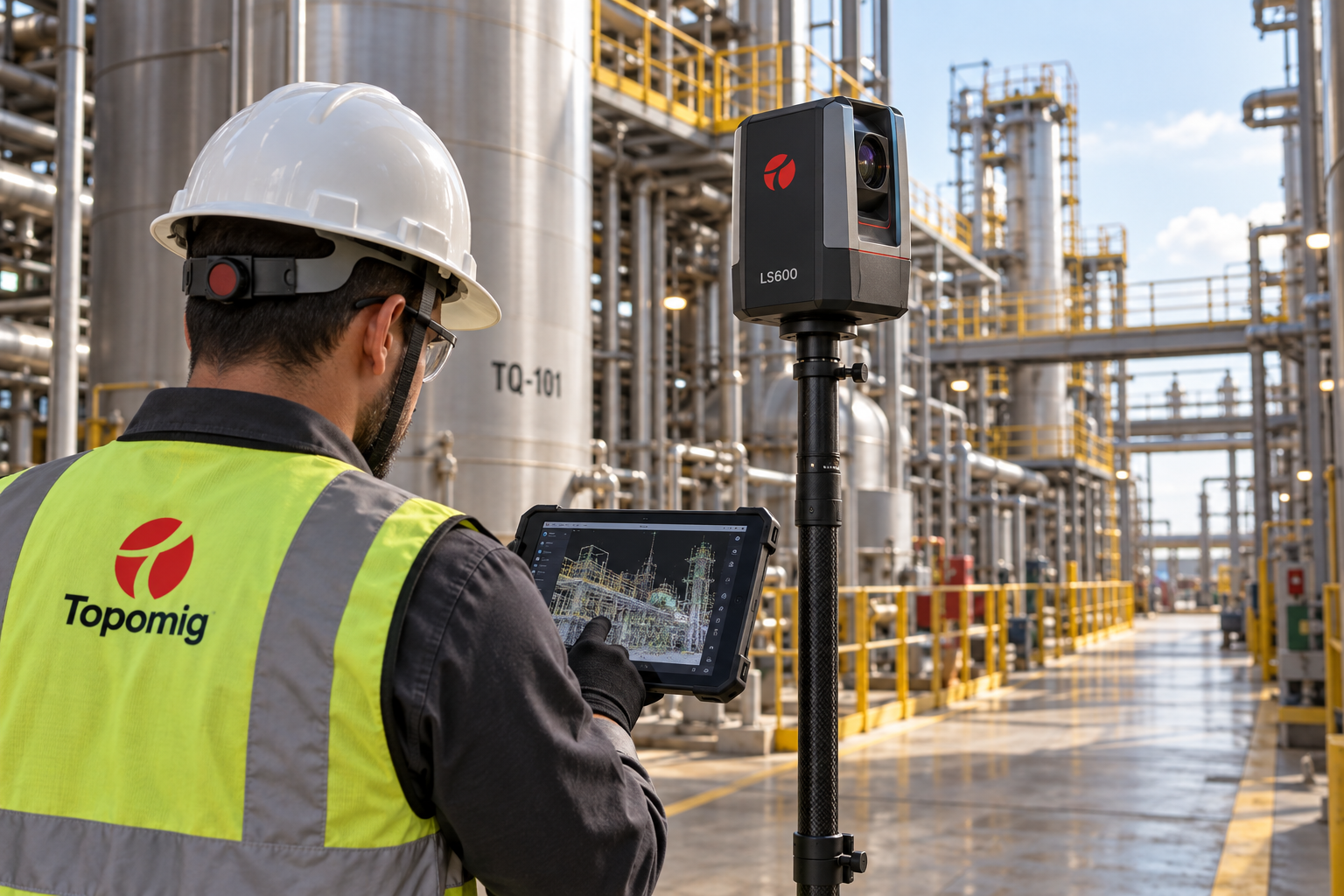

Nesses ambientes, o levantamento tridimensional pode fornecer uma nuvem de pontos para identificar interferências e apoiar projetos de adequação. O conteúdo sobre laser scanner topográfico em obras e instalações industriais detalha como a captura tridimensional pode ser utilizada em cadastros, as built e análises de compatibilidade.
Áreas externas da indústria
O escopo também pode incluir:
- Pátios;
- Vias internas;
- Taludes;
- Redes de drenagem;
- Áreas de armazenamento;
- Plataformas;
- Acessos;
- Limites de expansão.
Em áreas com visibilidade adequada do céu, receptores GNSS podem apoiar a criação e a transferência de referências. O Sistema Global de Navegação por Satélite descrito pelo IBGE permite determinar posições a partir de constelações de satélites, desde que o ambiente ofereça condições adequadas de recepção.
Quais dados podem ser levantados em uma planta industrial?
O nível de detalhamento deve ser definido pelo uso final. Capturar tudo sem um objetivo claro aumenta o volume de arquivos, o tempo de processamento e o custo do trabalho.
Um levantamento industrial pode registrar:
- Coordenadas de pontos de controle;
- Eixos de pilares e equipamentos;
- Limites de ambientes;
- Cotas de pisos e plataformas;
- Alturas livres;
- Seções de estruturas;
- Bases e chumbadores;
- Fachadas e coberturas;
- Tubulações e instalações aparentes;
- Rotas de circulação;
- Nuvens de pontos;
- Superfícies e modelos tridimensionais.
A equipe de projeto precisa definir previamente quais elementos serão representados, qual tolerância será aceita e em qual formato os dados deverão ser entregues.
Como funciona o levantamento topográfico industrial na prática?
O serviço pode ser organizado em oito etapas, desde a definição do escopo até a emissão dos arquivos e do relatório técnico.
1. Definição do objetivo
Antes da mobilização, deve-se esclarecer qual decisão será tomada com os dados.
Um levantamento para atualizar uma planta geral não exige, necessariamente, o mesmo detalhamento de um cadastro destinado à montagem de uma máquina ou à verificação de interferências.
2. Análise dos documentos existentes
A equipe deve reunir plantas, modelos, memoriais, croquis, arquivos de layout e registros de reformas.
Esses materiais ajudam a identificar:
- Áreas prioritárias;
- Inconsistências conhecidas;
- Sistemas de coordenadas utilizados;
- Elementos que precisam ser verificados;
- Possíveis pontos de referência.
O arquivo antigo deve ser usado como apoio, não como confirmação da realidade.
3. Inspeção técnica da área
A visita inicial permite avaliar obstáculos, acesso, circulação, ruído, poeira, calor e funcionamento das máquinas.
Também é o momento de definir horários de coleta, áreas que precisarão ser isoladas e procedimentos de segurança.
4. Implantação do sistema de referência
O levantamento precisa utilizar referências estáveis e identificáveis.
Quando o trabalho deve se integrar a uma base georreferenciada, é necessário verificar datum, projeção, fuso e parâmetros adotados. O SIRGAS2000 é o sistema geodésico de referência oficial do Brasil.
Em outros projetos, pode ser utilizado um sistema local vinculado aos eixos da fábrica. Nesse caso, a origem, a orientação, as unidades e as transformações precisam ser documentadas.
5. Coleta dos dados
A coleta pode combinar diferentes recursos, conforme o ambiente:
- GNSS em áreas externas com condições adequadas;
- Receptores com IMU e medição a laser para pontos de acesso limitado;
- Níveis para transferência e controle de cotas;
- Laser scanner 3D para ambientes densos;
- Coletores e softwares para codificação e organização dos pontos.
A escolha depende da tolerância do projeto, da visibilidade, da densidade necessária e da geometria do local.
6. Verificações independentes
Pontos relevantes devem ser repetidos ou conferidos por outro procedimento.
A validação pode incluir:
- Reocupação de referências;
- Fechamento altimétrico;
- Comparação de distâncias conhecidas;
- Controle de trajetórias;
- Pontos que não participaram do ajuste;
- Verificação em elementos estáveis.
Sem esse controle, um arquivo visualmente consistente pode conter deslocamentos sistemáticos.
7. Processamento e modelagem
Depois da coleta, os dados são organizados, filtrados e convertidos para os formatos do projeto.
Nuvens de pontos densas exigem software dedicado, armazenamento e computador com capacidade compatível. O processamento pode gerar:
- Plantas;
- Cortes;
- Perfis;
- Modelos de superfície;
- Nuvens classificadas;
- Bases CAD;
- Informações para fluxos BIM.
Antes da operação, também é necessário verificar se os acessórios, coletores e recursos de alimentação suportam a duração prevista do serviço. O guia sobre acessórios para receptores GNSS e coletores de dados mostra como autonomia, estabilidade e proteção influenciam o fluxo de trabalho.
8. Entrega e relatório técnico
A entrega deve informar:
- Área levantada;
- Data;
- Método;
- Referências utilizadas;
- Sistema de coordenadas;
- Equipamentos empregados;
- Precisão ou tolerância considerada;
- Limitações encontradas;
- Formatos dos arquivos;
- Procedimentos de verificação.
Esses registros permitem compreender a origem, a validade e o alcance dos dados.
Aspectos técnicos e operacionais que exigem atenção
1.A precisão deve ser definida pelo projeto
Não existe uma precisão única para todo levantamento industrial.
A tolerância aceitável para atualizar uma planta geral pode ser inadequada para posicionar chumbadores, conferir uma base ou alinhar componentes.
A equipe deve definir:
- O elemento que será medido;
- A decisão que será tomada;
- A diferença máxima aceitável;
- O método de verificação;
- A margem destinada aos erros acumulados.
2.Estruturas metálicas podem afetar sinais GNSS
Ambientes industriais possuem coberturas, silos, tubulações e estruturas capazes de bloquear ou refletir sinais de satélite.
Por isso, o GNSS costuma ser mais adequado para áreas externas ou para implantação de referências onde há boa visibilidade do céu. Em locais internos, a medição deve utilizar recursos compatíveis com a ausência de sinal GNSS.
3.O controle vertical precisa de referência estável
Pisos industriais podem apresentar inclinações planejadas, juntas, deformações ou recalques.
A análise de cotas exige referências protegidas e um método adequado à tolerância. Quando houver integração com altitudes oficiais, é necessário distinguir altitude geométrica de altitude física.
4.Segurança durante a coleta
A atividade pode ocorrer próxima a máquinas, transportadores, empilhadeiras, painéis elétricos, redes pressurizadas e áreas de acesso restrito.
A NR-12 estabelece requisitos de segurança para o trabalho com máquinas e equipamentos. Outras Normas Regulamentadoras podem ser aplicáveis conforme os riscos existentes no local.
O planejamento deve considerar:
- Permissão de acesso;
- Integração de segurança;
- Equipamentos de proteção;
- Sinalização;
- Bloqueio de áreas;
- Rotas de fuga;
- Comunicação com a operação;
- Horários de menor circulação.
5.Responsabilidade técnica e rastreabilidade
O levantamento deve ser conduzido por profissional com atribuição compatível e acompanhado pela documentação exigida para o serviço.
Segundo o Confea, a Anotação de Responsabilidade Técnica identifica o responsável pela atividade técnica e integra a rastreabilidade do serviço.
6.O formato de entrega deve ser definido antes da coleta
O contratante pode precisar de DWG, DXF, LAS, LAZ, E57, planilhas de coordenadas, modelos tridimensionais ou arquivos compatíveis com determinado software.
Essa decisão influencia o método, a densidade da coleta, a codificação e o processamento.
Aplicações, dados e controles recomendados
| Aplicação industrial | Dados necessários | Entrega comum | Controle recomendado |
| Atualização de layout | Paredes, pilares, máquinas, corredores e cotas | Planta CAD atualizada | Conferência em dimensões conhecidas |
| Instalação de máquina | Eixos, bases, níveis, acessos e interferências | Planta de locação e relatório | Pontos independentes e controle altimétrico |
| Ampliação de galpão | Estruturas existentes, limites, níveis e conexões | Planta, cortes e modelo de apoio | Referências externas estáveis |
| Cadastro as built | Geometria construída e instalações aparentes | Planta, modelo ou nuvem de pontos | Comparação com pontos de verificação |
| Análise de interferências | Estruturas, tubulações, equipamentos e passagens | Nuvem de pontos ou modelo 3D | Cobertura completa e sobreposição |
| Controle de piso | Cotas, inclinações e deformações | Mapa altimétrico | Fechamento e repetição de pontos |
| Acompanhamento de movimentações | Pontos fixos em campanhas sucessivas | Séries de coordenadas e relatório | Mesmas referências e mesmo procedimento |
Principais erros no levantamento topográfico industrial
1. Medir sem conhecer a finalidade
Erro: iniciar a coleta sem definir o produto final.
Impacto: excesso de dados em áreas sem importância e ausência de informações onde o projeto exige maior detalhe.
Como evitar: alinhar escopo, tolerância, elementos e formatos antes da mobilização.
2. Confiar integralmente em plantas antigas
Erro: utilizar desenhos existentes como representação exata da fábrica.
Impacto: interferências não identificadas, dimensões incorretas e decisões baseadas em uma condição que já não existe.
Como evitar: tratar os arquivos como referência preliminar e validar os elementos relevantes.
3. Misturar sistemas de coordenadas
Erro: integrar dados georreferenciados, sistemas locais e eixos de projeto sem transformação documentada.
Impacto: deslocamento de equipamentos, estruturas ou modelos completos.
Como evitar: registrar origem, orientação, datum, projeção, unidades e parâmetros de conversão.
4. Capturar uma nuvem de pontos sem planejamento
Erro: percorrer o ambiente sem prever cobertura, fechamentos e pontos de controle.
Impacto: áreas sem informação, desalinhamentos e dificuldade de validar o modelo.
Como evitar: planejar posições, trajetórias, sobreposição e referências antes da coleta.
5. Ignorar as condições de operação da fábrica
Erro: programar o levantamento sem considerar circulação, máquinas, calor, poeira ou restrições de acesso.
Impacto: interrupções, riscos para a equipe e impossibilidade de medir elementos importantes.
Como evitar: realizar inspeção prévia e alinhar o trabalho com segurança, manutenção e produção.
6. Entregar arquivos sem relatório
Erro: fornecer apenas desenhos ou nuvens de pontos.
Impacto: o usuário não consegue identificar método, referência, tolerância ou limitações.
Como evitar: acompanhar os arquivos com documentação técnica e informações de controle.
Benefícios de um levantamento industrial bem executado
Redução de retrabalho
Projetos baseados na geometria real diminuem o risco de refazer bases, suportes, tubulações e estruturas.
Melhor aproveitamento de paradas
Quando a montagem ocorre durante uma parada programada, cada incompatibilidade pode ampliar o período de indisponibilidade.
Um cadastro confiável permite preparar peças, sequências e acessos antes da intervenção.
Maior eficiência operacional
Plantas atualizadas facilitam manutenção, planejamento de rotas, reorganização de layouts e gestão de áreas técnicas.
Decisões de investimento mais seguras
A empresa passa a conhecer limitações físicas antes de adquirir máquinas, ampliar linhas ou contratar obras.
Integração entre engenharia e manutenção
Uma base geométrica comum reduz divergências entre equipes e melhora a rastreabilidade das alterações.
Apoio ao crescimento da planta
A expansão deixa de depender apenas de desenhos históricos e passa a considerar as condições reais do empreendimento.
Mais segurança técnica
A documentação dos métodos, referências e verificações facilita auditorias, revisões e futuras atualizações.
Perguntas frequentes sobre levantamento topográfico industrial
1.Quanto tempo leva um levantamento topográfico industrial?
O prazo depende da área, da densidade de instalações, das restrições de acesso e do produto solicitado. Uma coleta rápida pode exigir vários dias de processamento quando há grande volume de dados tridimensionais.
2.É necessário parar a fábrica?
Nem sempre. Parte do trabalho pode ocorrer com a planta em funcionamento, desde que existam condições seguras. Áreas com máquinas, movimentação intensa ou acesso restrito podem exigir isolamento ou coleta durante uma parada.
3.Qual é a precisão de um levantamento industrial?
A precisão varia conforme o método, o ambiente e a finalidade. O requisito deve ser definido a partir da tolerância do projeto, e não apenas pela especificação nominal do equipamento.
4.O laser scanner substitui todas as outras medições?
Não. O laser scanner oferece alta densidade de dados, mas ainda depende de planejamento, referências, controle e processamento. Em muitos projetos, ele é combinado com GNSS, nivelamento e verificações pontuais.
5.O levantamento pode ser utilizado em projetos BIM?
Sim. A nuvem de pontos pode apoiar processos Scan-to-BIM, desde que a coleta tenha cobertura, densidade e referência compatíveis com o nível de desenvolvimento esperado.
6.Qual é a diferença entre levantamento cadastral e as built?
O levantamento cadastral registra a condição existente de uma área ou instalação. O as built documenta o que foi efetivamente executado em relação a uma obra, montagem ou modificação específica.
O que define um levantamento industrial confiável?
Um levantamento industrial confiável começa com uma pergunta objetiva: qual decisão será tomada com os dados?
A resposta orienta a tolerância, o detalhamento, os recursos empregados e o formato da entrega. Em seguida, o trabalho precisa integrar referências estáveis, coleta planejada, verificações independentes e processamento compatível com o projeto.
Em fábricas, galpões e plantas produtivas, não basta produzir uma representação visualmente detalhada. Os dados precisam estar no sistema correto, cobrir os elementos relevantes e apresentar rastreabilidade suficiente para sustentar projetos, montagens e alterações operacionais.
Quando esses cuidados são adotados, a topografia deixa de ser apenas uma etapa de medição e passa a funcionar como base para reduzir incompatibilidades, controlar custos e planejar intervenções com mais segurança.
Na comparação entre soluções, também é necessário considerar suporte, manutenção, compatibilidade e custo de operação. A análise sobre receptores GNSS e critérios de escolha de equipamentos ajuda a entender por que a decisão não deve se limitar à especificação de catálogo.
Avalie as tecnologias adequadas para sua operação com a Topomig
A Topomig fornece equipamentos, softwares, acessórios, suporte técnico e atendimento pós-venda para operações de topografia e georreferenciamento.
Seu portfólio inclui receptores GNSS, coletores de dados, soluções com IMU e medição a laser, laser scanners 3D, níveis e recursos de processamento aplicáveis a diferentes rotinas técnicas.
Para estruturar um levantamento topográfico industrial, é necessário avaliar o ambiente, a tolerância, o volume de dados, a integração com os softwares e a capacidade de processamento disponível.
A equipe da Topomig pode apoiar a comparação das soluções mais adequadas para cadastros industriais, atualização de plantas, documentação as built e levantamentos tridimensionais, considerando todo o fluxo entre coleta, processamento e entrega.
Para relacionar as necessidades da sua operação às tecnologias disponíveis, converse com a equipe da Topomig e solicite atendimento.
